CH-H L-A型 壓力形成與液阻特性液壓實驗臺

一、實驗臺說明：

（1）油泵為定量泵，其額定壓力≤10MPa，公稱排量8ml/r。油泵電機功率為1.5千瓦，油泵電機轉速為1450轉/分。

（2）外形尺寸：長度2100mm，寬度800mm，高度1750mm。

（3）精密壓力表的精度達到0.001MPa，液阻的外部壓力16MPa可供選擇。

（4） 1）實驗臺為立式布置，液壓閥安裝在立式布置的鐵面板上，同時配以壓力表及流量計顯示流量和壓力；

2）有照明裝置；

3）壓力及流量參數在正面調整，管路在背面以銅管固定連接，安全性好，管路不凌亂；

4）設備以機床標準制造，貼近工業實際，實驗壓力可到7Mpa，臺面上設集油裝置，避免油液外漏；

5）液壓站的泵源為定量泵供油，置于罩殼圍覆的實驗臺下面；

6）實驗臺配詳細的實驗操作與說明書，貼近教學教材及實際。

（5）開啟油泵時無異常噪音（不得有進空氣聲）。

（6）細長小孔試驗時，實驗所得到的液阻特性指數取值范圍滿足ψ=1±0.1。

（7）薄壁小孔試驗時，實驗所得到的液阻特性指數取值范圍滿足ψ=0.5±0.1。

（8）短孔試驗時，實驗所得到的液阻特性指數取值范圍滿足ψ=0.7±0.1 。

（9）電磁閥裝置試驗時，全開全流量通過電磁閥時的壓力損失小于0.1MPa。

（10）單向閥裝置試驗時，全流量時壓力損失小于0.15MPa。

（11）節流閥裝置試驗時，全流量時壓力損失小于0.2MPa。

（12）環縫偏心裝置和U型管試驗。

（13）壓力形成的實驗，以液壓缸為受力分析的對象，完成單個液壓缸和多個液壓缸（三個液壓缸）兩種實驗；有三個液壓缸垂直并行排列，每增加一塊負載重塊時壓力的增加值大于等于0.2MPa，負載重塊須有5Kg、10Kg等多種規格。

二、主要參數:

CH-H L-A型 壓力形成與液阻特性液壓實驗臺由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、易損件和專用工具等幾部分組成。

1.實驗工作臺

工作電源：三相四線380V 額定功率：1.5KW 額定壓力：10Mpa

2. 液壓泵站

系統額定工作壓力：7Mpa。（最大可至10Mpa）

⑴電機—泵裝置（1臺）

定量泵-電機1臺

定量泵：單向，公稱排量10mL/r，容積效率 90%；

電機：三相交流電壓，功率2HP 4P，轉速1450r/min；

⑵油箱：公稱容積45L；附有液位油溫指示計，吸油濾油器，空氣濾清器等

3．常用液壓元件

以北京華德集團生產的液壓元件為主，配置詳見配置清單。

4．電氣測控單元

電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動控制功能,并配有壓力表、流量計、功率表、等測量工具。

三、液壓系統中壓力形成實驗

1、實驗內容：

（1）液壓缸中摩擦阻力變化時對液壓缸工作壓力的影響

（2）液壓缸的外加負載變化時，對液壓工作壓力的影響

（3）進入液壓缸的流量改變時，對液壓缸壓力的影響

（4）液壓缸活塞下行時，回油路的液壓局部阻力(背壓)變化時對液壓缸工作壓力的影響

（5）多缸并聯系統中外加負載不同時，對系統工作壓力的影響

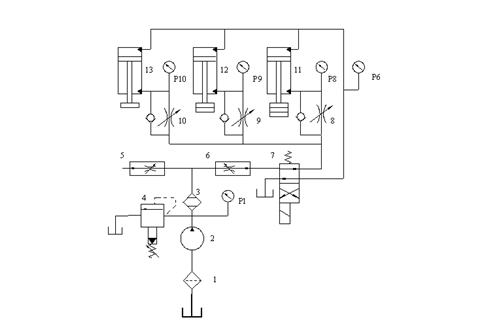

2、實驗裝置的液壓系統原理圖：

四、液阻特性液壓實驗

1、實驗內容：

1、 薄壁小孔、細長小孔和短孔的液阻特性(流量一壓力特性)

2、壓力損失的測定

3、環形縫隙流動的流量(泄漏量)

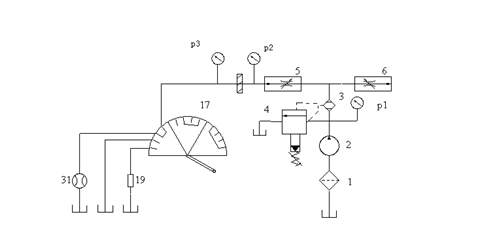

4、液阻特性液壓實驗原理圖：

五、配備：1、遠程通訊協議模塊

2、工程仿真機構的3D建模軟件

3、組態王液壓仿真軟件

4、實驗室安全教育仿真軟件

遠程通訊協議模塊，可以實現：

遠程教學功能：

實時老師與學生一對一遠程教學，遠程交流功能；廠家與設備管理員實時進行設備的操作、維護指導；

實驗室管理功能：

設備配有實驗室管理系統軟硬件一套，實現管理員一人一賬號模式，通過手機APP通訊協議，可以不限距離，10人以上的管理員進行設備管理功能，包括：設備操作過程錄制（自動啟動）回放、以及設備關機狀態下自動啟動紅外報警功能。此軟件讓老師能夠與廠家技術員通過模塊直接溝通產品的性能、特點以及使用規范等功能，配合好老師高效的完成實驗室工作，更有效提高教學質量。

工程仿真機構的3D建模軟件：

為結合設備及工業實際運用的特點，理論、實驗操作能夠與實際工程機械相結合，達到學做合一，貼近實際的效果。

實驗室安全教育仿真軟件（包括理論知識、動畫演示、答題部分等），方便實驗室安全教育管理：

實訓室安全教育仿真軟件描述如下：

該軟件應能夠展示各類機械設備的安全操作方法，安全注意事項，機械傷害和易發生的機械事故，常見事故的發生原因、防止措施以及各種安全標志、安全色及標牌等。能夠?qū)W(xué)生進行機械設備方面的各種安全教育，提高學生的安全意識，使學生掌握一些安全基本知識和自我保護常識，熟悉各種事故產生的原因和處理事故的措施，讓學生在遇到危險時能采取一定的安全措施，預防或減少事故的發生。本軟件組成部分有：理論知識、動畫演示及答題互動。

理論知識組成部分有：安全教育概述、安全基礎知識、事故預防知識、救護與自救知識、案例分析。

動畫演示組成部分有：動畫演示、案例分析。

答題互動組成部分有：消防知識課堂、安全知識答題闖關、安全標示連連看。

CH-H L-A壓力形成與液阻特性液壓實驗臺配置清單
