CH-H L-B型液壓泵、溢流閥與節流調速液壓實驗臺
一、實驗臺說明：
1.設備整體外形美觀、大方。
2.有照明裝置。
3.實驗臺立式布置，液壓閥安裝在立式布置的鐵面板上，同時配以壓力表及橢圓齒輪流量計測量流量和壓力。
4.壓力及流量在實驗臺正面調整，管路在背面以銅管固定連接，管路不凌亂。
5.以鋼質罩殼防護，安全性好。
6.設備以機床標準制造，貼近工業實際。
7.兩只低摩擦對頂加載油缸用螺釘固定于鑄鐵臺面上，剛性好、實驗精度高。
8.可實現雙油缸對頂加載，實驗壓力可到7Mpa。
9.臺面上設集油裝置，避免油液外漏。
10.液壓站的泵源為兩套定量泵組供油，置于罩殼圍覆的實驗臺下面，同時可進行定量泵的性能測試及可變負載的加載實驗。
二、主要特點：
1、實驗臺由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、易損件和專用工具等幾部分組成。
2、工作電源：三相四線380V 額定功率：1.5KW 額定壓力：10Mpa
3、 壓力及流量參數在正面調整，管路在背面以銅管固定連接，安全性好，管路不凌亂。
4、 兩只對頂加載油缸用螺釘固定于鑄鐵臺面上，實現雙油缸對頂加載，實驗壓力可≥7Mpa，臺面上設集油裝置，避免油液外漏。
5、 液壓站的泵源為兩套定量泵組供油，置于罩殼圍覆的實驗臺下面，同時可進行定量泵的性能測試及可變負載的加載實驗。
三、主要參數：
1、液壓泵站：系統額定工作壓力：7Mpa。（最大可至10Mpa）
⑴電機—泵裝置（2臺）
定量泵-電機2臺
定量泵：單向，公稱排量10mL/r，容積效率 90%；
電機：三相交流電壓，功率2HP 4P，轉速1450r/min；
⑵油箱：公稱容積45L；附有液位油溫指示計，吸油濾油器，空氣濾清器等
2、試驗臺：外型尺寸: 長x寬x高 1390×600×1700（毫米）；開啟油泵時須保證無異常噪音；油泵性能實驗：容積效率不得小于80%。
3、溢流閥靜、動特性實驗：
靜特性
1）壓力表指針平穩上升，無尖叫聲。
2）壓力振擺不大于0.2MPa。
3）壓力偏移不大于0.2MPa。
4）內泄漏量不大于75ml/min。
動特性：所得實驗曲線須與理論曲線較好地吻合。
（5）兩個定量泵的額定壓力10MPa，公稱排量6.8ml/r。油泵電機功率為1.5千瓦，油泵電機轉速為1450轉/分。
（6）
1）實驗臺為立式布置，液壓閥安裝在立式布置的鑄鐵面板上，同時配以壓力表及流量計顯示流量和壓力；
2）有照明裝置；
3）壓力及流量參數在正面調整，管路在背面以銅管固定連接，安全性好，管路不能凌亂；
4）設備以機床標準制造，貼近工業實際，兩只對頂加載油缸用螺釘固定于鐵臺面上，實現雙油缸對頂加載，實驗壓力可到7Mpa，臺面上設集油裝置，避免油液外漏；
5）液壓站的泵源為兩套定量泵組供油，置于罩殼圍覆的實驗臺下面，同時可進行定量泵的性能測試及可變負載的加載實驗；
6）實驗臺配詳細的實驗操作與說明書，貼近教學教材及實際。
（7）節流調速特性實驗：須采用“對頂”方式加載，即加載液壓缸的活塞桿與被測液壓缸的活塞桿頂在一起，通過調節加載液壓缸的進油壓力來改變負載。
四、實驗項目：
（1）液壓泵性能實驗；
液壓泵的主要性能指標：額定壓力、額定流量、容積效率、機械效率、總效率、壓力脈動、噪聲、溫升、振動和壽命等。
（2）溢流閥的特性實驗；
溢流閥的啟閉特性
（3）節流調速回路性能實驗；
1.采用節流閥的進油路節流調速回路的速度-負載特性；
2.采用節流閥的回油路節流調速回路的速度-負載特性；
3.采用節流閥的旁油路節流調速回路的速度-負載特性；
4.采用調速閥的進油路節流調速回路的速度-負載特性。

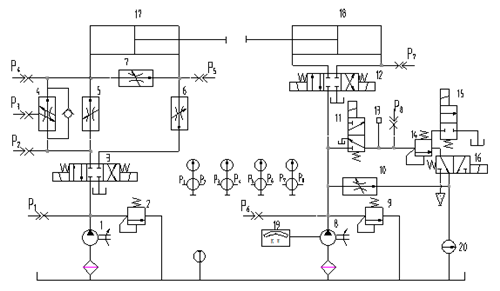

五、實驗項目液壓泵、溢流閥與節流調速液壓實驗液壓原理圖：
CH-H L-B型液壓泵、溢流閥與節流調速液壓實驗臺配置清單
|
序號 |
名稱 |
規格型號 |
數量 |
備注 |
|
實驗臺 |
實驗臺 |
|
1臺 |
上海紅春 |
|
泵 站 |
定量泵 |
VP12 |
2只 |
臺灣 |
|
驅動電動機 |
2HP 4P |
2只 |
臺灣 |
|
|
油箱 |
45L |
1只 |
上海紅春 |
|
|
濾油網（油箱里面） |
JL-04 |
2只 |
臺灣HOTO |
|
|
空氣濾清器 |
AB-1162 |
1只 |
臺灣HOTO |
|
|
油溫油面計 |
LS-3” |
1只 |
臺灣HOTO |
|
|
執行 元件 |
雙作用液壓缸 |
行程200mm |
2只 |
正控液壓 |
|
液 壓 元 件 |
節流閥截止閥 |
DV8 |
4只 |
北京華德液壓 |
|
單向閥 |
S6A |
1只 |
北京華德液壓 |
|
|
直動式溢流閥 |
DBDH6P |
3只 |
北京華德液壓 |
|
|
三位四通電磁換向閥 |
|
2只 |
北京華德液壓 |
|
|
調速閥 |
2FRM5 |
1只 |
北京華德液壓 |
|
|
二位二通電磁換向閥 |
|
1只 |
北京華德液壓 |
|
|
二位三通電磁換向閥 |
4WE6C |
2只 |
北京華德液壓 |
|
|
液 壓 輔 件 |
量杯 |
200ml |
1只 |
上海紅春 |
|
甘油式壓力表 |
10MPa |
4只 |
硅油耐震 |
|
|
壓力表開關 |
|
4只 |
上海紅春 |
|
|
溫度表 |
|
1只 |
上海紅春 |
|
|
液壓油 |
46# |
45升 |
抗磨液壓油 |
|
|
漏斗 |
160±10 |
1個 |
用來加油 |
|
|
流量儀 |
XSM系列 |
1只 |
廣控 |
|
|
壓力傳感變送器 |
HUBA511 |
2只 |
中國上海 |
|
|
功率顯示表 |
CNAOB193P |
1只 |
中國浙江 |
|
|
照明 |
|
1套 |
上海紅春 |
|
|
漏電保護器 |
DZ47-63-C32 |
2只 |
三相四線 |
|
|
交流接觸器 |
CJX2-12 |
2只 |
UE=220V |
|
|
24V開關電源 |
S-100-24 |
1只 |
臺灣明偉 |
|
|
電機啟停電路 |
指示燈 |
2套 |
上海紅春 |
|
|
資 料 |
實驗臺使用說明書 |
紙質 |
1冊 |
上海紅春 |
|
各儀表使用說明書 |
紙質 |
若干 |
上海紅春 |
