CH-H M-B型 智能化液壓試驗臺

概述：

CH-H M-B型 智能化液壓試驗臺是根據現代教學特點和最新的液壓傳動課程教學大綱要求，采用先進的華德液壓技術設計制造的實驗臺。液壓元件和獨特的模塊化，元件體積小、重量輕，能在給定范圍內平穩的自動調節，并能實現無極調速。且操縱控制簡便，自動化程度高，容易實現過載保護，液壓元件標準化、系列化、通用化，便于設計和使用構成了插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。

一、主要參數:

1.工作電源：工作電源：三相四線380V    額定功率：2KW

漏電保護器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等。

2.實驗臺外形尺寸：1500mm（長）×650mm（寬）×1700mm（高）。其包裝重量約260kg

3．PLC可編程序控制器：可編程序控制器(PLC)：西門子S7-200系列，CPU224，I/O口24點，繼電器輸出形式（或三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式）。

4.液壓實驗泵站液壓泵站:系統額定工作壓力：6.3Mpa。（最大可至7Mpa）

⑴. 電機—泵裝置（1臺）

變量葉片泵-電機1臺：

變量葉片泵：?jiǎn)蜗?，公稱排量6.67mL/r，容積效率 90%；

電機：三相交流電壓，功率1.5KW，轉速1450r/min；

⑵. 油箱：公稱容積45L；附有液位計、油溫指示計，吸油濾網，空氣濾清器等。

5.液壓元件：以華德液壓技術元件元件為主，配置詳見配置清單。工作穩定，性能可靠。

二、主要特點：

1. 試驗臺布置以節約實驗設備的占地空間，采用開放式的電氣箱及組合抽屜單元，可快速而有序的存儲各種元器件；實驗裝置采用移動式設計，可方便布置到任何地方，以方便模塊化的教學方式。

2．實驗臺面由專用鋁型材組成，方便學生進行實驗布置；模塊化結構設計搭建實驗簡單、方便，各個液壓元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝各種實驗回路，操作簡單、方便。管路連接采用快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。

3．所有元器件采用標準的工業液壓元件，性能可靠、安全，采用快速安裝系統，不用任何工具所有元件可準確固定在需要的位置上，學生可以輕松安全的在鋁合金底板上裝卸實驗元件。并能根據采購單位提出的要求布置安裝實訓設備。

4.精確的測量?jī)x器，方便的測量方式，使用簡單，測量精確可靠。

5.采用可編控制器（PLC）與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。

6.增加組態仿真軟件，實現功能強化。

7.增加液壓仿真軟件，虛擬軟件回路搭接及檢測故障功能。

三、試驗項目：

1、液壓泵性能測試                       29、順序閥控制的順序回路

2、溢流閥性能測試                       30、行程換向閥緩沖回路

3、節流閥性能測試                       31、行程開關控制的順序回路

4、調速閥性能測試                       32、減壓回路

5、減壓閥性能測試                       33、雙向壓力調定回路

6、液壓缸性能測試                       34、液壓泵旁路節流調速回路

7、節流閥進油節流調速回路                35、壓力繼電器控制的順序回路

8、節流閥回油節流調速回路                36、快慢速切換回路

9、節流閥旁路節流調速回路                37、液控單向閥鎖緊回路（平衡回路）

10、節流閥控制同步回路                   38、液控單向閥的保壓回路

11、節流閥控制雙程同步回路               39、先導溢流閥遠程調壓回路

12、節流閥串聯回路                       40、多個溢流閥壓力調定回路

13、差動回路                             42、定壓式容積調速回路

14、高低壓控制回路                       42、調速閥進油節流調速回路

15、順序閥的平衡回路                     43、調速閥回油節流調速回路

16、減壓閥的減壓回路                     44、調速閥旁路調速回路

17、過載保護回路                         45、旁路小孔節流調壓回路

18、兩級調壓回路                         46、行程換向閥與流量閥組合的減速回路

19、壓力控制回路                         47、調速閥串聯速度換接回路

20、穩壓回路                             48、調速閥并聯速度換接回路

21、單向閥保壓回路                       49、簡單的壓力調定回路

22、單向閥位置保持回路                   50、二次壓力控制回路

23、調速閥的同步回路                     51、先導溢流閥卸荷回路

24、電磁換向閥卸荷回路                   51、遠程調壓回路

25、二位四通換向回路                     53、雙向壓力調定回路

26、三位四通換向回路                     54、調速閥變壓式節流調速回路

27、雙作用缸雙向調速回路                 55、節流閥變壓式節流調速回路

28、順序閥保壓回路                       56、液壓缸串聯同步回路

學生自行設計、組裝的擴展液壓回路實驗可達百余種.

可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。

      1、PLC的指令編程，梯形圖編程的學習

      2、PLC編程軟件的學習及使用

      3、PLC與計算機的連通，在線調試、監控

      4、PLC對液壓傳動控制的優化

〔5〕、配裝載機仿真機構（選購件）。

     1）液壓傳動各部件結構的觀摩及液壓控制系統原理的學校與分析。

     2）液壓裝載機械演示控制實驗。

        ①裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；

        ②卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。

〔6〕、開標現場提供液壓裝載機仿真機構操作視頻（選購件）

四、實驗臺組成：
CH-H M-B型 智能化液壓試驗臺由試驗工作臺、液壓泵站、常用液壓元件、電器測控元件和軟件組成。

實驗工作臺：由冷軋鋼板精制,表面烤漆而成主體、鋁合金操作面板等構成。主體，電器柜，油管架與鋁合金型面板(T型鉤槽)等構成。采用1mm-2mm厚度金屬材質制作而成；美觀牢固，底部裝有四個優質軸式萬向輪，移動方便。柜體下面分為兩部分，左邊用來放置泵站；右邊是儲存柜，用來存放液壓元件。

工作臺尺寸：長×寬×高=1500mm×650mm×1700mm   (其包裝后約260kg)

液壓泵站:系統額定工作壓力：6.3Mpa。（最大可至7Mpa）

⑴.電機—泵裝置（1臺）

變量葉片泵-電機1臺：

變量葉片泵：?jiǎn)蜗?，公稱排量6.67mL/r，容積效率90%；

電機：三相交流電壓，功率1.5KW，轉速1450r/min；

⑵.油箱：公稱容積45L；附有液位、油溫指示計，吸油濾網，空氣濾清器，堵頭等

常用液壓元件:以著名液壓品牌北京華德元件為主，工作穩定，性能可靠。配置詳見配置清單;每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。

電氣測控單元:工作電源：三相四線380V    額定功率：2KW；可程序控制器(PLC)：西門子S7-200系列，CPU224,I/O口24點，繼電器輸出形式（或三菱FX1S－20MR主機 12輸入8輸出，繼電器輸出方式）。電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能.

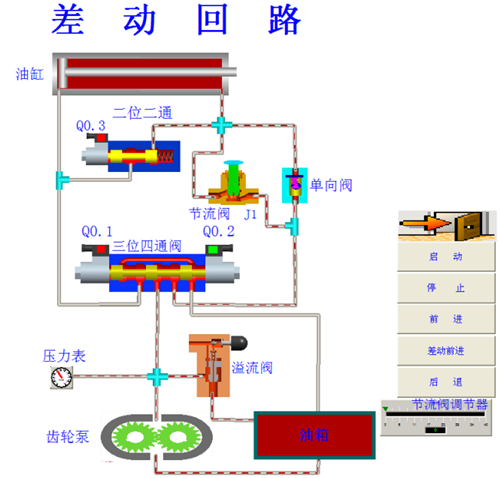

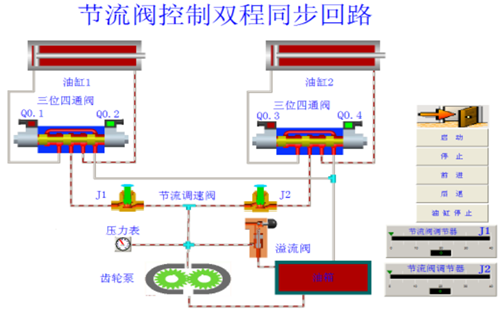

部分組態回路圖如下：

CH-H M-B型 智能化液壓試驗臺配置清單
