CH-MD -DPZ型回轉體轉子智能動平衡實驗臺

一、實驗?zāi)康?/span>

1、 鞏固轉子動平衡知識，加深對轉子動平衡概念的理解；

2、 掌握剛性轉子動平衡實驗的原理及基本方法。

二、實驗設備與工具

1、動平衡試驗機

2、試件（試驗轉子）

3、天平

4、平衡塊（若干）及橡膠泥（少許）。

三、主要技術參數

(1)電動機轉速：0～2800轉/分    ±2     0.01千轉/分

(2)方位：0～36.0等分度圓周        ±2     0.1等分

(3)偏量：0～1999g.mm/kg            ±2    1g.mm/kg

(4)電源：220V；50HZ；180W          （100倍時）

四、實驗原理及步驟

1、動平衡的結構

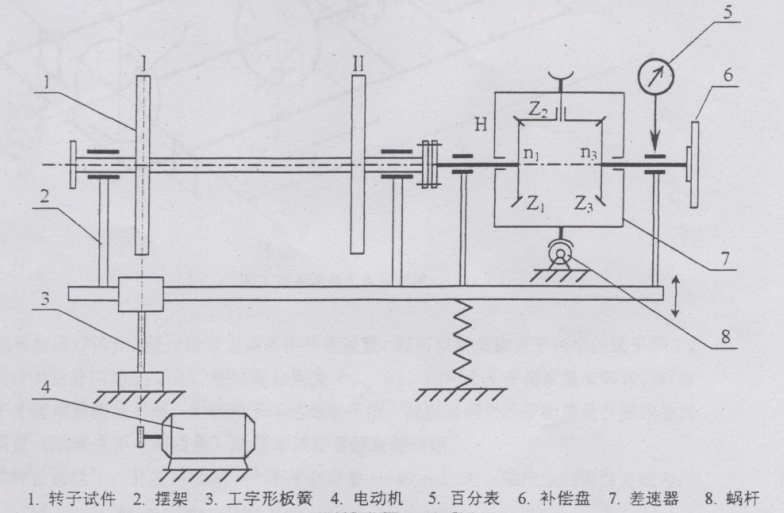

本實驗采用CH-MD -DPZ型動平衡實驗臺，其結構如圖1所示。待平衡的試件1安放在框形擺架的支承滾輪上，擺架的左端與工字形板簧3固結，右端呈懸臂，電動機4通過皮帶帶動試件旋轉；當試件有不平衡質量存在時，則產生離心慣性力使擺架繞工字型板簧做上下周期性的微量振動，通過百分表5可觀察振幅的大小。

圖1  轉子動平衡實驗臺簡圖

    試件的不平衡質量的大小和相位可通過安裝在擺架的右端的測量系統獲得，這個測量系統由補償盤6和差速器7組成。差速器的左端為轉動輸入端（n₁）通過柔性連軸器與試件連接；右端為輸出端（n₃）與補償盤相連接。

差速器由齒數和模數相同三個圓錐齒輪和一個蝸輪（轉臂H）組成。當轉臂蝸輪不轉動時，n₃=-n₁ 即補償盤的轉速n₃ 與試件的轉速n₁ 大小相等轉向相反，當通過手柄搖動蝸桿8從而帶動蝸輪軸n_H 轉動時，可得出n₃=2n_H-n₁ ，即n₃≠-n₁，所以搖動蝸桿可改變補償盤與試件之間的相對角位移。

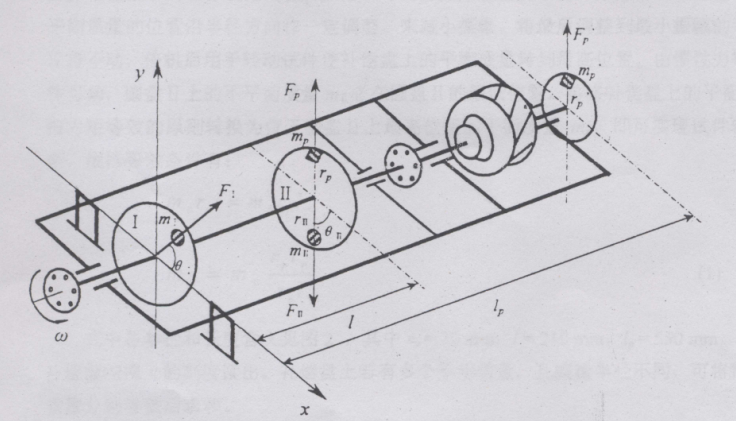

圖2所示為動平衡機工作原理圖，試件轉動后不平衡質量產生的離心慣性力F=mr

它可分解成垂直分力F_y 和水平分力F_x,由于平衡機的工字型板簧在擺架在水平方向（繞y軸）的抗彎剛度很大，所以水平分力F_x對擺架的振動影響很小，可忽略不計。而在垂直方向（繞x軸）的抗彎剛度小，因此垂直分力產生的力矩M=F_y×l=mrlsimφ的作用下，使擺架產生周期性的上下振動。

圖2   動平衡試驗機工作原理

     由動平衡原理可知，任一轉子上諸多不平衡質量，都可以用分別處于任選兩個平面Ⅰ、Ⅱ內，回轉半徑分別為r_Ⅰ 、r_Ⅱ ，相位角分別為θ_Ⅰ 、θ_Ⅱ ，的兩個不平衡質量來等效，只要這兩個不平衡質量得到平衡，則該轉子即達到動平衡。找出這兩個不平衡質量并相應的加上平衡質量（或減去不平衡質量）就是本試驗要解決的問題。

      試件在圓盤Ⅰ、Ⅱ各等效著一個不平衡質量m_Ⅰ 、m_Ⅱ ，對x軸產生的慣性力矩為：

 M_Ⅰ =0、M_Ⅱ=m_Ⅱr_Ⅱlsin（θ_Ⅱ+ωt）

擺動振幅y到底灰姑娘力矩M_Ⅱ的最大值成正比：y∝m_Ⅱr_Ⅱl，而不平衡質量m_Ⅰ 產生的慣性力以及皮帶對轉子的作用力均通過軸，所以不影響擺架的振動，因此可以分別平衡圓盤II和圓盤Ｉ。
